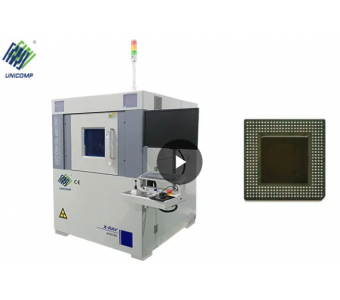

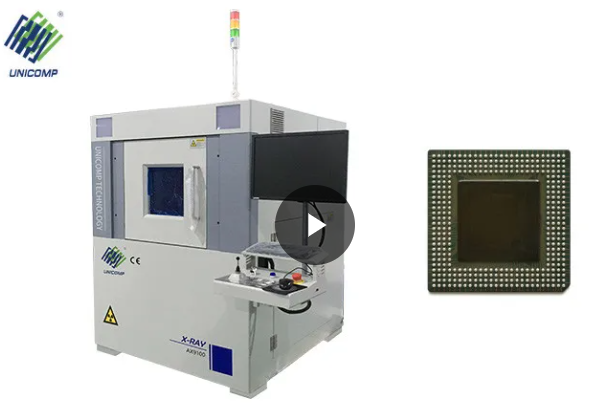

Szybka maszyna do kontroli X-ray płytek PCBA z układami BGA

Model: 9100 - Maszyna wyposażona w duży stół na próbki

Cechy produktu

Producent:

Zapytaj o produkt

Opis produktu
Recenzje produktu (0)

Zastosowanie

Półprzewodniki, elementy obudów, przemysł akumulatorowy,
SMT, BGA, CSP, Flip Chip, wykrywanie diod LED,
Odlewanie ciśnieniowe aluminium, formowanie tworzyw sztucznych.
Elementy elektroniczne, części samochodowe, fotowoltaika,
ceramika, inne branże specjalistyczne.

Cechy

Maksymalna powierzchnia załadunkowa φ570 mm, maksymalny obszar kontroli 450 mm × 450 mm, powiększenie 1600×
Wykrywanie pochylenia do 55° i obrót o 360° w połączeniu z ruchem w 6 osiach
130 kV (opcja 110 kV), zamknięta lampa rentgenowska 7 µm, szybki i o wysokiej rozdzielczości detektor FPD o milionach pikseli
Automatyczne podnoszenie i opuszczanie lampy rentgenowskiej i detektora, z wygodnym systemem pozycjonowania punktu docelowego
Wielofunkcyjny system przetwarzania obrazu DXI, programowalne wykrywanie CNC

Item	Description	Specifications
X-Ray Tube	Max. Voltages, Type	130kV (Option 110KV), Closed
	Power Consumption	40W(25W)
	Focal Spot Size	7 μm
	Magnification	1600X
Detector	Detector Type	FPD
	Resolution	101 LP/cm
	Effective Area	116.4mm ×145.7mm
System Computer	Operating System	Industrial PC, Win 7, i7 Processor
System Computer	Monitor	22” LCD
Software	User Interface	Unicomp Multi-function DXI image processing system
Working Platform	Max. Loading Area	φ570mm
	Max. Inspection Area	450mm×450mm
	Max. Loading Weight	10kg
	Movement Control	Joysticks, Mouse and Keypads
	Motion Range (Up and Down)	200mm
	Table Tilting Angle	55° Tilting and 360° Rotation
Navigation	Camera	HD Camera, Laser point
Axis	Manipulator	6-axis with X1/ X2 / Y / Z / T(55°) / R(360°)
Equipment Features	Power Supply	AC 110~220V (±10%) 50Hz, 2.0kW
	Outline Dimensions	1450(W)×1500(D)×1850(H)mm
	System Weight	1900 kg
Optional Accessories	None
Warranty	One year warranty , free replacement the parts due to original manufacturer's defect, but expect of man-made damages and force majeure
