Strona główna » Maszyny i materiały do elektroniki » Maszyny do Testowania Elektroniki » Testery X-Ray » AX9100 X-ray FPD 2,5D do obrazowania ukośnego płytek drukowanych (PCBA), układów scalonych (IC) i elementów BGA oraz PTH
Kategorie

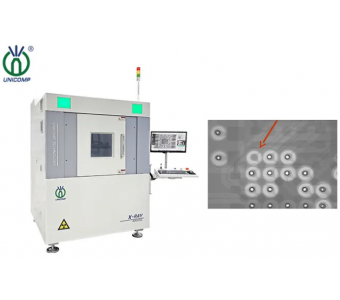

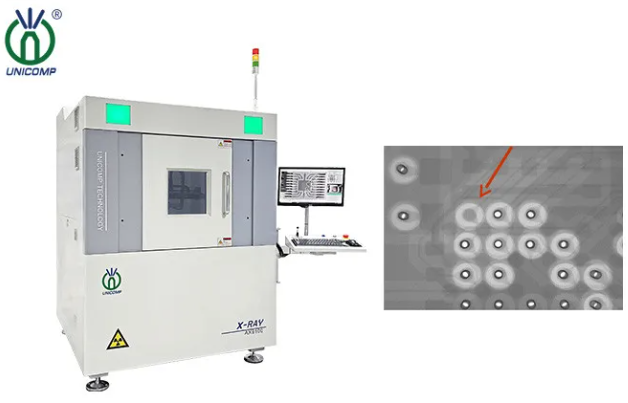

AX9100 X-ray FPD 2,5D do obrazowania ukośnego płytek drukowanych (PCBA), układów scalonych (IC) i elementów BGA oraz PTH
90-130KV 7μm X-Ray tube. SMT, BGA, CSP, Flip Chip, LED Detection.
Cechy produktu
Producent:
- Opis produktu
- Recenzje produktu (0)
Cechy urządzenia rentgenowskiego AX9100:
● Lampa rentgenowska 90–130 kV, rozdzielczość 7 μm.
● Szybki detektor FPD o wysokiej rozdzielczości (miliony pikseli).
● Powiększenie 1000-krotne, obraz w czasie rzeczywistym o wysokiej rozdzielczości.
● Obsługa jednym przyciskiem z wyświetlaniem obrazu 2,5D.
● Funkcja programowania w trybie offline, wykrywanie trybu nawigacji.
● 7-osiowy układ przegubowy, wykrywanie pochylenia o 70 stopni.
Zastosowania aparatu rentgenowskiego AX9100:
● Wykrywanie SMT, BGA, CSP, Flip Chip, LED.
● Półprzewodniki, elementy opakowań, przemysł akumulatorowy.
● Elementy elektroniczne, części samochodowe, przemysł fotowoltaiczny.
● Odlewanie ciśnieniowe aluminium, formowanie tworzyw sztucznych.
● Ceramika, inne branże specjalistyczne.
● Lampa rentgenowska 90–130 kV, rozdzielczość 7 μm.
● Szybki detektor FPD o wysokiej rozdzielczości (miliony pikseli).
● Powiększenie 1000-krotne, obraz w czasie rzeczywistym o wysokiej rozdzielczości.
● Obsługa jednym przyciskiem z wyświetlaniem obrazu 2,5D.
● Funkcja programowania w trybie offline, wykrywanie trybu nawigacji.
● 7-osiowy układ przegubowy, wykrywanie pochylenia o 70 stopni.
Zastosowania aparatu rentgenowskiego AX9100:
● Wykrywanie SMT, BGA, CSP, Flip Chip, LED.
● Półprzewodniki, elementy opakowań, przemysł akumulatorowy.
● Elementy elektroniczne, części samochodowe, przemysł fotowoltaiczny.
● Odlewanie ciśnieniowe aluminium, formowanie tworzyw sztucznych.
● Ceramika, inne branże specjalistyczne.
| Item | Definition | Specs |
| System Parameters | Size | 1350(L)x1250(W)x1700(H)mm |
| Weight | 1900kg | |
| Power | 220AC/50Hz | |
| Power Consumption | 1.6kW | |
| X-ray Tube | Type | Closed |
| Max.Voltage | 130kV | |
| Max.Power | 40W | |
| Spot Size | 7μm | |
| X-ray System | Intensifier | FPD |
| Monitor | 22 ‘’LCD | |
| System Magnification | 1600 X | |
| Detection Region | Max.Loading Size | Φ570mm |
| Max.Inspection Area | 450mm x 450mm | |
| X-ray Leakage | <1μSv/h | |
