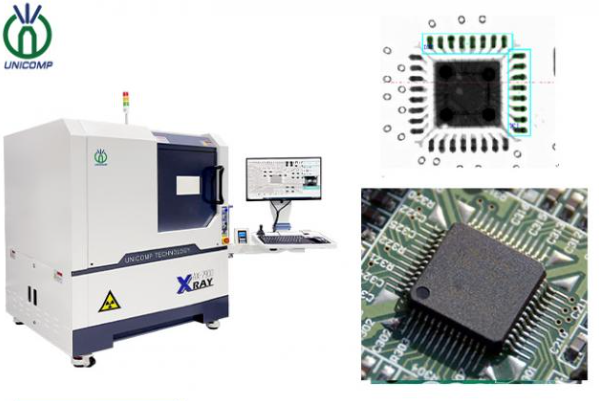

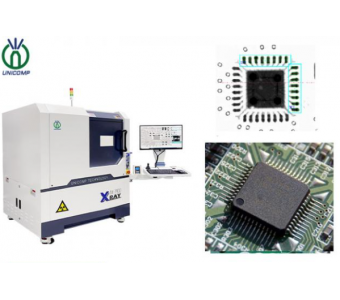

AX7900 X-ray Inspection System

LED, SMT, BGA, CSP, Flip Chip Inspection.

Średnia ocena (5/5):

(głosów 1)

Cechy produktu

Producent:

Zapytaj o produkt

Opis produktu
Recenzje produktu (1)

Lampa rentgenowska 90 kV, rozdzielczość 5 μm, detektor FPD. Wielofunkcyjna stacja robocza, standardowy ruch wieloosiowy w płaszczyźnie XY z opcjonalnym pochyleniem o ±60°. Ruch w osi Z lampy rentgenowskiej i detektora FPD w celu zwiększania/zmniejszania powiększenia/pola widzenia. Wygodny system pozycjonowania punktu docelowego. Wielofunkcyjny system przetwarzania obrazu DXI z programowaniem XY do wielu procedur kontroli obrazu. Maksymalny obszar załadunku 420 mm x 420 mm, maksymalny obszar detekcji 380 x 380 mm, z powiększeniem systemowym ~300X.

CECHY:

Lampa rentgenowska 90 kV 5 μm, detektor FPD.

Wielofunkcyjna stacja robocza, ruch wieloosiowy X-Y. Ruch łukowy ±60° (opcja).

Sterowanie ruchem obejmuje: ruch stołu w osiach X/Y oraz ruch lampy i detektora w osi Z, ruch pochylania ±60° (opcja).

Wielofunkcyjny system przetwarzania obrazu DXI.

Funkcja programowania X/Y dla wielu procedur kontroli obrazu

Maksymalny obszar załadunku 420 mm x 420 mm, maksymalny obszar detekcji 380 x 380 mm, z powiększeniem systemowym ~300x.

Automatyczny pomiar pustych przestrzeni/powierzchni BGA oraz generowanie raportów.

ZASTOSOWANIE:

Kontrola LED, SMT, BGA, CSP, Flip Chip.

Półprzewodniki, elementy opakowań, przemysł akumulatorowy.

Elementy elektroniczne, części samochodowe, przemysł fotowoltaiczny.

Odlewy aluminiowe, formowanie tworzyw sztucznych.

Ceramika, inne branże specjalistyczne

Specifications:

System Summary
Footprint	1200(W)×1200(D)×1500(H)mm
Machine Weight	1130 kg
Power Supply	AC 110/220V, 50/60Hz
Plywood Packing Size	1350(W)×1350(D)×1800(H)mm
Packing Weight	1330 kg
Power Consumption	1.3 kW
X-Ray Tube
Tube Type	Sealed
Max. Power	8W
Voltage	0~90kV (Adjustable)
Focus Spot Size	5μm
Imaging System
Detector	Flat Panel Detector (FPD)
Pixel Size	85μm
Effective Detection Area	65*65mm
Frame Rates	40fps
Pixel Matrix	768*768
System Magnification	600X
Software
Auto-measuring	BGA Soldering Voids Auto-measuring and Support Data/Graphic Output
Multiple Measuring Tools	Support Measuring Distance, Angle, Diameter, Polygon, PTH filling rate, etc.
CNC Mode	CNC Programmable Inspection, Easy Operation and User Friendly
Real-time Display	Real-time Displaying the Working Data of Voltage, Current, Angle, Date, etc
Navigation	Convenient Target Point Positioning System
Motion Control System
Movement Control	Joystick, Keypad & Mouse
Max. Loading Area/Weight	520*420mm / 10kg
Max. Inspection Area	460*400mm
Tilting Angle	±30°
Manipulator	5-axis with X / Y / Z1 / Z2 / T
Industrial PC
Monitor	24’’ FHD LCD Display
System OS	Windows 10 64bit
Hard disk	1TB
RAM	8GB
CPU model	Intel i7 Processor
Other Features
Energy Saving	X-Ray Auto-off when it's out of work over than 5 minutes
X-Ray Safety	<1μSv/h (Meets All International Standards)
Authority Management	Fingerprint Access Magnagement System, and Support Password Accessing.
Safety Operation	Electromagnetic Interlock, Warning Light and Real-time Radioation Leakage Monitor
* Specifications are subject to change without notice, All trademarks are the property of the system maker.
