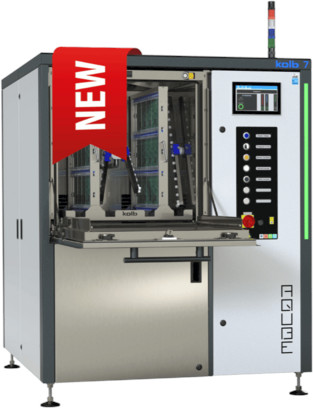

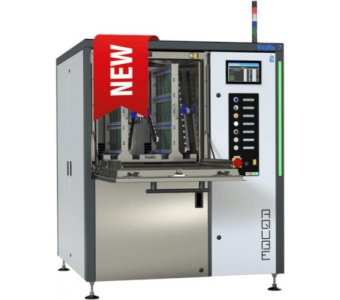

AQUBE® XV7 SuperTask

AQUBE® XV7 SuperTask to w pełni automatyczny, najnowocześniejszy system do ultraprecyzyjnego czyszczenia z pionowym układem wirników i wydajnością do 30 eurokart na cykl czyszczenia.

Został zaprojektowany specjalnie do czyszczenia hybrydowych zespołów elektronicznych o bardzo złożonej architekturze, a tym samym ekstremalnym zacienieniu i niezwykle głębokich i ukrytych mikroprzestrzeniach.

W specjalnym systemie SuperTask pionowo załadowany produkt czyszczony jest spryskiwany z przodu pod wysokim ciśnieniem. Oznacza to, że nawet najbardziej ukryte obszary i przestrzenie są czyszczone szybko i skutecznie.

Równoległa konfiguracja trzech zbiorników i trzech oddzielnych obwodów, a także zamknięty obieg wody zapewniają krótkie cykle i niskie koszty eksploatacji, co skutkuje bezprecedensowo niskim całkowitym kosztem posiadania.

Najważniejsze informacje

• System trzech zbiorników z trzema oddzielnymi obiegami.
• Średni czas trwania procesu: 40 min/cykl = ok. 80 s na kartę euro.
• Gotowość do pracy w inteligentnej fabryce: zdalne sterowanie, identyfikowalność (skanowanie i zapamiętywanie danych PLC).
• W pełni automatyczny 4-etapowy (opcjonalnie do 5 etapów) proces: czyszczenie (MediumWipe®), płukanie (woda z kranu), płukanie wodą dejonizowaną, suszenie gorącym powietrzem VMH® TurboDigital
• Pionowy system wirników zamontowanych na PTFE z czterema wirnikami natryskowymi ASYNCHRON® zapewniającymi dokładne zwilżenie (bez martwych punktów)
• Zbiornik do czyszczenia grzałki A, automatyczna wymiana wody w obwodzie płukania, system wody dejonizowanej, przetwarzanie obejściowe DI, jednostka pomiaru wody (pomiar zanieczyszczenia jonowego), systemy wymiany jonowej i filtry dokładne w standardzie
• Procesy i interwały serwisowe sterowane przez PLC z generowaniem zdarzeń i sterowaniem oprogramowaniem za pomocą ekranu dotykowego
• Nadaje się do czyszczenia i płukania w wysokiej temperaturze do 80 °C (176 °F)
• Wysoka wydajność przy niewielkich rozmiarach, duże punkty dostępu do konserwacji zapewniające szybką i łatwą konserwację

Technical Data (Excerpt)
Technology base	kolb PowerSpray®
Standard capacity (per process cycle)	30 eurocards in two clamping frames of 15 cards each in a washing cart
Process chamber dimensions	W 700 mm • D 720 mm • H 710 mm
Max. number washing baskets	3
Washing basket size	470 mm x 470 mm
Clamping space for PCBA, Misprints, etc.	H 580 mm x W 580 mm
Circuits	3: Cleaning, Rinsing tap water, Rinsing DI-water
Volume Tank A (Cleaning)	85 l
Volume Tank B (Rinsing)	60 l
Volume Tank C (DI-/VE-Rinsing)	100 l
Max. cleaning temperature	80 °C (176 °F)
Filtration	1. Full flow coarse filter < 2mm (0.08"), 2. 20“ fine filter (1 - 100 µm - process dependent)
Drying System	VMH®-TurboDigital hot air
Drying temperature range	approx. 45 - 120 °C (113 and 248 °F)
Footprint	1400 mm x 1550 mm (55.12″ x 61.02″)

Zobacz pełną specyfikację techniczną w PDF
