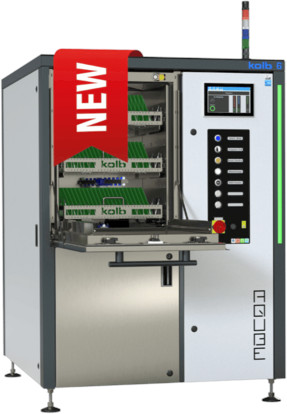

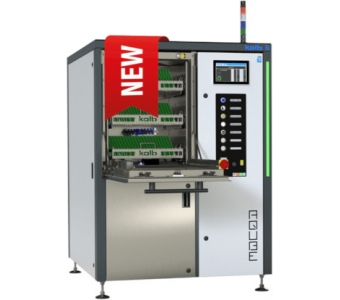

AQUBE® XH6

AQUBE® XH6 to w pełni automatyczny, wysokiej klasy system do ultraprecyzyjnego czyszczenia zespołów / płyt drukowanych / PCB, hybryd i DCB, a także jednostronnych błędów drukarskich, o wydajności do 246 (3,9 m²/41,9 ft2) kart euro i względnym czasie czyszczenia wynoszącym około 14 sekund na kartę na cykl czyszczenia.

Konfiguracja z dużą komorą procesową, trzema równoległymi zbiornikami roboczymi i trzema oddzielnymi obiegami, temperaturą czyszczenia do 80 °C i temperaturą suszenia do 120 °C, a także zamknięty obieg wody zapewniają krótkie czasy cyklu i niskie koszty eksploatacji, co sprawia, że AQUBE® XH6 jest ekonomicznie idealnym wyborem do kwalifikowanego czyszczenia PCB i DCB.

Najważniejsze informacje

• System trzech zbiorników z trzema oddzielnymi obiegami.
• Średni czas trwania procesu: 60 min/cykl = ok. 14 s na kartę euro.
• Gotowość do pracy w inteligentnej fabryce: zdalne sterowanie, identyfikowalność (skanowanie i zapamiętywanie danych PLC).
• W pełni automatyczny 4-etapowy (opcjonalnie do 5 etapów) proces: czyszczenie (MediumWipe®), płukanie (woda z kranu), płukanie wodą DI-/DM, suszenie gorącym powietrzem VMH® TurboDigital
• Poziomy system wirników zamontowanych na PTFE z maksymalnie sześcioma wirnikami natryskowymi ASYNCHRO® zapewniającymi dokładne zwilżenie (bez martwych punktów)
• Zbiornik do czyszczenia grzałki A, automatyczna wymiana wody w obwodzie płukania, system wody DI, przetwarzanie DI-bypass, jednostka pomiaru wody (pomiar zanieczyszczenia jonowego), systemy wymiany jonowej i filtry dokładne w standardzie
• Procesy i interwały serwisowe sterowane przez PLC z generowaniem zdarzeń i sterowaniem oprogramowaniem za pomocą ekranu dotykowego
• Nadaje się do czyszczenia i płukania w wysokiej temperaturze do 80 °C (176 °F)
• Duża wydajność przy niewielkich rozmiarach, szybka i łatwa konserwacja



Technical Data (Excerpt)
Technology base	kolb PowerSpray®
Standard capacity (per process cycle)	Up to 246 (3.9 m2  (41,9 ft2 )) eurocards
Process chamber dimensions	W 540 mm • D 590 mm • H 710 mm
Max. number washing baskets	3
Washing basket size	470 mm x 470 mm
Max. stencil, carrier, washing frame size	H 127 mm x W 177 mm
Circuits	3: Cleaning, Rinsing tap water, Rinsing DI-water
Volume Tank A (Cleaning)	85 l
Volume Tank B (Rinsing)	60 l
Volume Tank C (DI-/VE-Rinsing)	100 l
Max. cleaning temperature	80 °C (176 °F)
Filtration	Full flow coarse filter < 2mm (0.08"), 2. 20“ fine filter (1 - 100 µm - process dependent)
Drying System	VMH®-TurboDigital hot air
Drying temperature range	approx. 45 - 120 °C (113 and 248 °F)
Footprint	1400 mm x 1240 mm (55.12″ x 48.82″)

Zobacz pełną specyfikację techniczną w PDF
