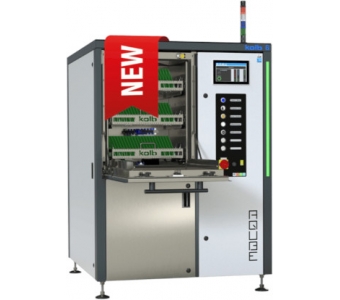

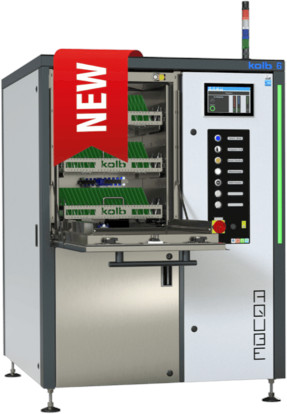

AQUBE® LH6

Kolb AQUBE® LH6 to w pełni automatyczny standardowy system do ultraprecyzyjnego czyszczenia zespołów / płyt drukowanych / PCBA, hybryd, SiP itp. oraz jednostronnych elementów montażowych z nadrukami błędnymi, o pojemności do 246 (3,9 m2) kart euro i względnym czasie czyszczenia wynoszącym około 15 sekund na kartę na cykl czyszczenia.

Konfiguracja z dwoma zbiornikami i potrójną funkcją cyrkulacji oraz temperaturą czyszczenia do 80 °C i temperaturą suszenia do 120 °C zapewnia krótkie czasy cyklu i sprawia, że AQUBE® LH6 jest idealnym wyborem do kwalifikowanego czyszczenia zmontowanych PCBAs / płyt drukowanych.

Kompaktowy, łatwy w obsłudze i konserwacji system jest gotowy do pracy w inteligentnej fabryce i wyposażony w rozbudowany system zarządzania wodą.

Najważniejsze informacje

• System dwuzbiornikowy z funkcją potrójnego obiegu.
• Średni czas procesu: 65 min/cykl = ok. 15 s na kartę euro.
• Gotowość do pracy w inteligentnej fabryce: zdalne sterowanie, identyfikowalność (skanowanie i zapamiętywanie danych PLC).
• W pełni automatyczny 4-etapowy proces: czyszczenie, płukanie (woda z kranu), płukanie wodą dejonizowaną, suszenie gorącym powietrzem VMH® TurboDigital.
• Poziomy system wirników zamontowanych na PTFE z maksymalnie sześcioma wirnikami natryskowymi ASYNCHRO® zapewniającymi dokładne zwilżanie (bez martwych punktów)
• Zbiornik czyszczący grzałki A, automatyczna wymiana wody w obwodzie płukania, system wody dejonizowanej, jednostka mieszająca, jednostka pomiaru wody (pomiar zanieczyszczenia jonowego), wymiennik jonowy i system filtrów dokładnych w standardzie
• Procesy i interwały serwisowe sterowane za pomocą PLC z generowaniem zdarzeń i sterowaniem oprogramowaniem za pomocą ekranu dotykowego
• Nadaje się do czyszczenia i płukania w wysokiej temperaturze do 80 °C (176 °F)
• Duża wydajność przy niewielkich rozmiarach, szybka i łatwa konserwacja



Technical Data (Excerpt)
Technology base	kolb PowerSpray®
Standard capacity (per process cycle)	up to 246 (3.9 m2 /41.9 ft 2 ) eurocards
Process chamber dimensions	W 540 mm • D 590 mm • H 710 mm
Max. number washing baskets	3
Washing basket size	470 mm x 470 mm
Circuits	2: Cleaning, Rinsing tap water / Rinsing DI-water (combined)
Volume Tank A (Cleaning)	95 l
Volume Tank B/C (Rinsing)	65 l
Max. cleaning temperature	80 °C (176 °F)
Filtration	1. Full flow coarse filter < 2mm (0.08"), 2. 20“ fine filter (1 - 100 µm - process dependent)
Drying System	VMH®-TurboDigital hot air
Drying temperature range	approx. 45 - 120 °C (113 and 248 °F)
Footprint	1400 mm x 1240 mm (55.12″ x 48.82″)

Zobacz pełną specyfikację techniczną w PDF
