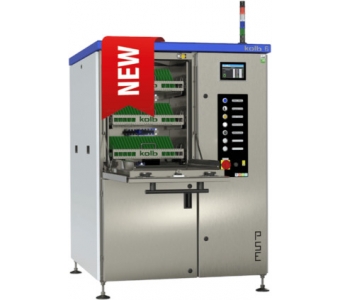

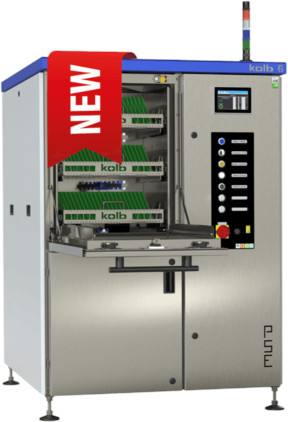

PSE LH6

Seria kolb PSE economy to wysokiej jakości seria zaawansowanych systemów czyszczących, która koncentruje się na wszystkich istotnych kryteriach kwalifikowanego procesu czyszczenia, a tym samym charakteryzuje się atrakcyjnymi cenami zakupu.

PSE LH6 to w całości zaprojektowany i wyprodukowany w Niemczech, w pełni automatyczny system czyszczenia ultraprecyzyjnego do zespołów/płyt drukowanych, hybryd, układów SiP itp. o wydajności do 176 (2,8 m2) kart euro na cykl czyszczenia.

Konfiguracja z dwoma zbiornikami i potrójną funkcją cyrkulacji, temperaturą czyszczenia do 80 °C i temperaturą suszenia do 90 °C zapewnia krótki czas przepustowości i sprawia, że PSE LH6 jest idealnym ekonomicznym wyborem do kwalifikowanego czyszczenia zespołów/płyt drukowanych.

Najważniejsze informacje

• System dwuzbiornikowy z funkcją potrójnego obiegu.
• Średni czas trwania procesu: 75 min/cykl = ok. 17 s na kartę euro.
• W pełni automatyczny 4-etapowy proces: czyszczenie, płukanie (woda z kranu), płukanie wodą dejonizowaną, suszenie wyparne VMH®.
•  Poziomy system wirników zamontowanych na PTFE z maksymalnie czterema wirnikami natryskowymi ASYNCHRO® zapewniającymi dokładne zwilżanie (bez martwych punktów).
• Zbiornik czyszczący grzałki A, automatyczna wymiana wody w obwodzie płukania, system wody dejonizowanej, jednostka mieszająca, jednostka pomiaru wody (pomiar zanieczyszczenia jonowego), systemy wymiany jonowej i filtry dokładne dla obu obwodów zbiorników w standardzie.
• Procesy i interwały serwisowe sterowane przez PLC.
• Generowanie zdarzeń i sterowanie oprogramowaniem za pomocą ekranu dotykowego.
• Nadaje się do czyszczenia i płukania w wysokiej temperaturze do 80 °C (176 °F).
• Wysoka wydajność przy bardzo małej powierzchni, szybka i łatwa konserwacja

Technical Data
Technology base	kolb PowerSpray®
Standard capacity (per process cycle)	246 (3.9 m2 /41.9 ft2 ) eurocards
Process chamber dimensions	W 540 mm • D 590 mm • H 710 mm
Max. number washing baskets	3
Washing basket size	470 mm x 470 mm
Circuits	2: Cleaning, Rinsing tap water / Rinsing DI-water (combined)
Volume Tank A (Cleaning)	95 l
Volume Tank B/C (Rinsing)	65 l
Max. cleaning temperature	80 °C (176 °F)
Filtration	Full flow coarse filter < 2 mm (0.08"), 2. 20“ fine filter (1 - 100 µm - process dependent)
Drying System	VMH® hot air
Drying temperature range	approx. 70 - 90 °C (158 and 194 °F)
Footprint	1400 mm x 1240 mm (55.12″ x 48.82″)

Zobacz pełną specyfikację techniczną w PDF
