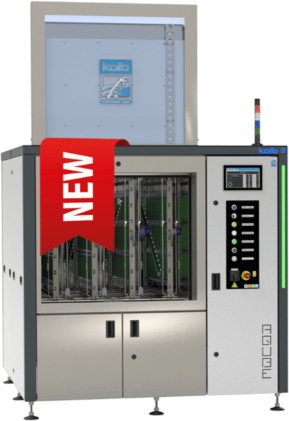

AQUBE® XV9 SuperTask

AQUBE® XV9 SuperTask to w pełni automatyczny, najnowocześniejszy system do ultraprecyzyjnego czyszczenia z pionowym układem wirników i wydajnością do 96 kart euro na cykl czyszczenia.

Został zaprojektowany specjalnie do czyszczenia hybrydowych zespołów elektronicznych o bardzo złożonej architekturze, a tym samym ekstremalnym zacienieniu i niezwykle głębokich i ukrytych mikroprzestrzeniach.

W specjalnym systemie SuperTask pionowo załadowany produkt czyszczony jest spryskiwany z przodu pod wysokim ciśnieniem. Oznacza to, że nawet najbardziej ukryte obszary i przestrzenie są czyszczone szybko i skutecznie.

Równoległa konfiguracja trzech zbiorników i trzech oddzielnych obwodów, a także zamknięty obieg wody zapewniają krótkie cykle i niskie koszty eksploatacji, co skutkuje bezprecedensowo niskim całkowitym kosztem posiadania.

Najważniejsze informacje

• System trzech zbiorników z trzema oddzielnymi obiegami.
• Średni czas trwania procesu: 40 min/cykl = 25 s na kartę euro.
• Gotowość do pracy w inteligentnej fabryce: zdalne sterowanie, identyfikowalność (skanowanie i zapamiętywanie danych PLC).
• W pełni automatyczny 4-etapowy (opcjonalnie do 5 etapów) proces: czyszczenie (MediumWipe®), płukanie (woda z kranu), płukanie wodą DI-/DM,
• suszenie wyparne gorącym powietrzem VMH® TurboDigital
• Poziomy system wirników zamontowanych na PTFE z ośmioma wirnikami natryskowymi ASYNCHRO® zapewniającymi dokładne zwilżenie (bez martwych punktów)
• Zbiornik do czyszczenia grzałki A, automatyczna wymiana wody w obwodzie płukania, system wody DI, przetwarzanie DI-bypass, jednostka pomiaru wody (pomiar zanieczyszczenia jonowego), systemy wymiany jonowej i filtry dokładne w standardzie
• Procesy i interwały serwisowe sterowane przez PLC z generowaniem zdarzeń i sterowaniem oprogramowaniem za pomocą ekranu dotykowego
• Nadaje się do czyszczenia i płukania w wysokiej temperaturze do 80 °C (176 °F)
• Szybka i łatwa konserwacja



Technical Data (Excerpt)
Technology base	kolb PowerSpray®
Standard capacity (per process cycle)	96 eurocards in four clamping frames of 24 cards
Process chamber dimensions	W 970 mm • D 955 mm • H 900 mm
Clamping space for PCBA, Misprints, etc.	H 840 mm x W 640 mm
Circuits	3: Cleaning, Rinsing tap water, Rinsing DI-water
Volume Tank A (Cleaning)	125 l
Volume Tank B (Rinsing)	100 l
Volume Tank C (DI-/VE-Rinsing)	125 l
Max. cleaning temperature	80 °C (176 °F)
Filtration	1. Full flow coarse filter < 2mm (0.08"), 2. 20“ fine filter (1 - 100 µm - process dependent)
Drying System	VMH®-TurboDigital hot air
Drying temperature range	approx. 45 - 120 °C (113 and 248 °F)
Footprint	1700 mm x 1850 mm (66.93″ x 72.83″)

Zobacz pełną specyfikację techniczną w PDF
