Kabiny świetlne: podstawowe narzędzie kontroli jakości koloru

Kabiny świetlne, znane również jako kabiny oświetleniowe lub komory do oceny barwy, są niezbędnym narzędziem w laboratoriach kontroli jakości oraz w branżach, w których precyzyjna ocena koloru ma kluczowe znaczenie. Te specjalistyczne urządzenia zapewniają standaryzowane i kontrolowane warunki oświetleniowe, eliminując zmienne środowiskowe, które mogą zakłócać percepcję barwy.

Do czego służą kabiny świetlne: ocena koloru

Głównym zadaniem kabin świetlnych jest zapewnienie standaryzowanego środowiska do oceny koloru w ramach kontroli jakości. Percepcja barwy zależy od wielu czynników, w tym od rodzaju oświetlenia, natężenia światła oraz warunków otoczenia. Kabina świetlna eliminuje te zmienne, tworząc powtarzalne i porównywalne warunki oceny.

Najważniejsze zastosowania obejmują:

• Kontrolę jakości w przemyśle tekstylnym: ocenę tkanin, przędzy i odzieży w celu sprawdzenia spójności kolorystycznej pomiędzy różnymi partiami,

• Przemysł motoryzacyjny: kontrolę jednolitości koloru elementów z tworzyw sztucznych, farb i powłok,

• Branżę spożywczą: ocenę wyglądu opakowań, etykiet i produktów spożywczych,

• Przemysł kosmetyczny: kontrolę jakości produktów do makijażu i ocenę odwzorowania koloru w różnych warunkach oświetleniowych,

• Poligrafię i druk: ocenę prób drukarskich i dokładności reprodukcji barw.

Stosowanie standaryzowanych kabin świetlnych umożliwia również skuteczniejszą komunikację z dostawcami i klientami, zapewniając wspólny punkt odniesienia w ocenie koloru, który ogranicza subiektywność i ryzyko nieporozumień.

Bardzo ważnym aspektem jest również zapobieganie metameryzmowi, czyli zjawisku, w którym dwie próbki mogą wyglądać identycznie pod jednym źródłem światła, a różnić się pod innym.

Kabiny świetlne pomagają wykrywać metameryzm i w ten sposób wspierają tworzenie produktów o wysokiej jakości, zapewniając spójność koloru w różnych warunkach oświetleniowych.




Jak działa kabina świetlna: budowa i cechy techniczne

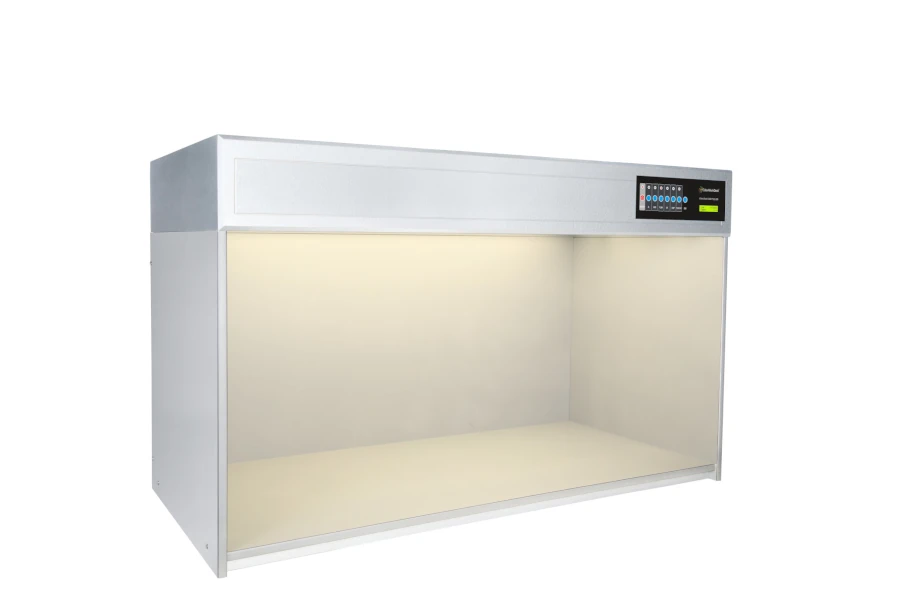

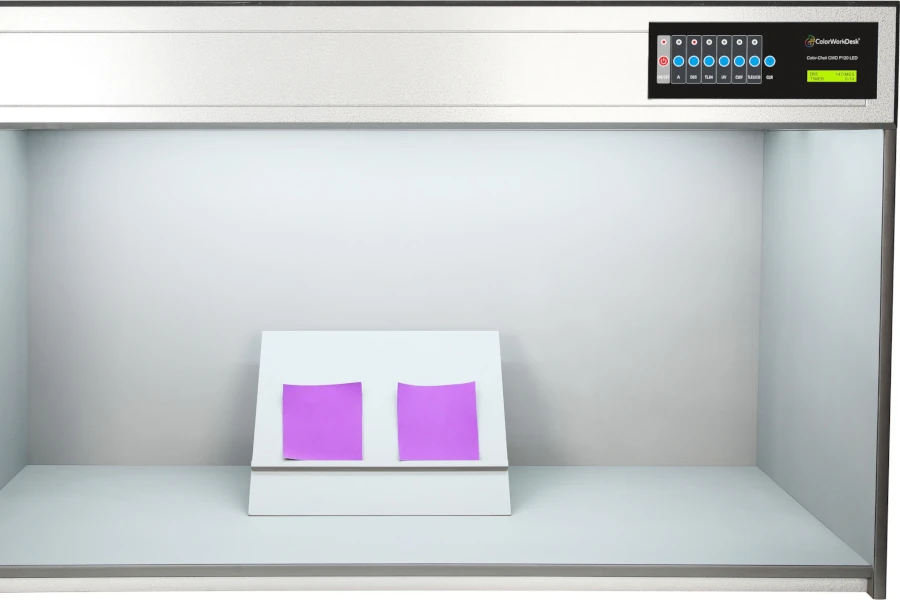

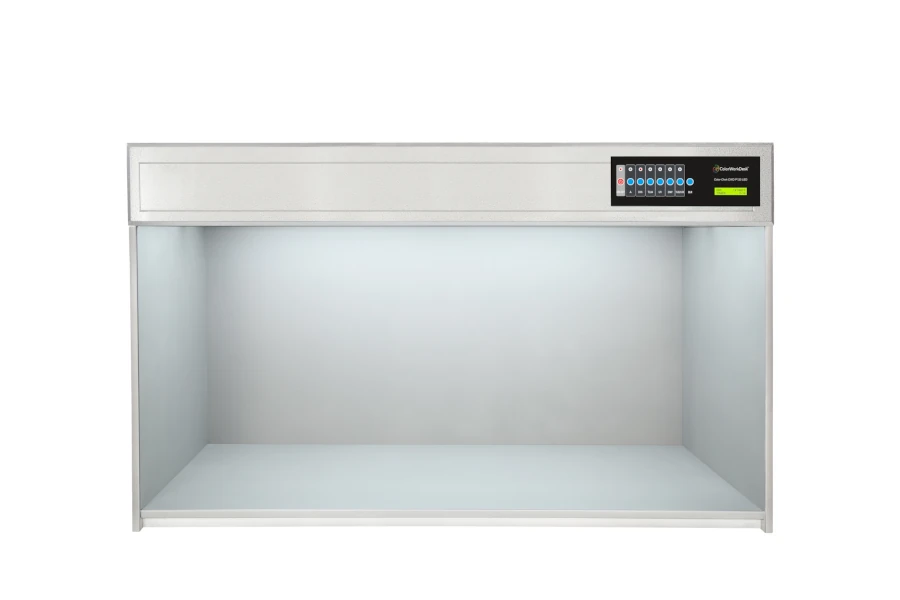

Kabina świetlna składa się z zamkniętej konstrukcji o pięciu ścianach z otwartym frontem, który umożliwia umieszczanie próbek do oceny. Wnętrze pokryte jest neutralnym materiałem w kolorze średniej szarości — Neutral Grey 7 zgodnie z normami międzynarodowymi — co zapewnia maksymalną neutralność kolorystyczną i ogranicza niepożądane odbicia.

Do najważniejszych elementów technicznych należą:

• System oświetlenia LED: nowoczesne kabiny wykorzystują technologię LED, która zapewnia większą efektywność energetyczną, dłuższą żywotność oraz lepszą stabilność koloru w porównaniu z tradycyjnymi świetlówkami. Systemy LED zapewniają natychmiastowy zapłon oraz wysoką stabilność pracy,

• Sterowanie elektroniczne: dedykowane mikroprocesory zarządzają włączaniem źródeł światła, regulacją natężenia oraz monitorowaniem parametrów pracy. Zintegrowane wyświetlacze LCD pokazują czas pracy każdego źródła światła, co ułatwia planowanie konserwacji,

• Powierzchnia obserwacyjna: płaska i odchylana, wykonana z neutralnego materiału, który nie zakłóca percepcji barwy.

Wymiary kabin różnią się w zależności od zastosowania. Kompaktowe modele biurkowe mają wymiary zewnętrzne około 663 × 492 × 358 mm i wymiary wewnętrzne około 693 × 550 × 501 mm, natomiast większe wersje mogą osiągać nawet 1317 × 802 × 590 mm, aby umożliwić ocenę większych próbek.





Standaryzowane źródła światła: podstawa prawidłowej oceny

Największą zaletą profesjonalnej kabiny świetlnej jest możliwość wiernego odtwarzania różnych standaryzowanych warunków oświetleniowych. Każde źródło światła symuluje określone warunki środowiskowe i znajduje zastosowanie w różnych branżach.

Do najważniejszych dostępnych źródeł światła należą:

• D65 (6500 K): międzynarodowy standard sztucznego światła dziennego, stosowany jako główne odniesienie w większości ocen koloru,

• TL84 (4000 K): symuluje typowe oświetlenie sklepowe w Europie, Japonii i Chinach, szczególnie istotne w handlu detalicznym,

• CWF (4150 K): odwzorowuje chłodne białe światło fluorescencyjne zgodne ze standardami amerykańskimi,

• F (2700 K): imituje żółte światło zachodzącego słońca oraz domowe oświetlenie żarowe,

• TL83 (3000 K): symuluje ciepłe białe światło fluorescencyjne zgodne ze standardami europejskimi,

• UV (365 nm): światło ultrafioletowe wykorzystywane do wykrywania wybielaczy optycznych i pigmentów fluorescencyjnych.

Możliwość porównywania próbek pod różnymi źródłami światła jest niezbędna do identyfikacji metameryzmu, czyli zmian w postrzeganiu koloru w zależności od warunków oświetleniowych.

Stabilność źródeł światła zapewnia doskonałe warunki obserwacyjne do podejmowania wiarygodnych decyzji w kontroli jakości oraz gwarantuje powtarzalność wyników w czasie.

Wiele sporów wynika z braku wspólnych narzędzi w całym łańcuchu dostaw, gdy standardy oświetleniowe nie są wystarczająco precyzyjnie określone, na przykład w odniesieniu do oświetlenia sklepowego, różnych materiałów czy składu chemicznego barwników.

Kontrola metameryzmu i wiarygodność pomiarów

Kontrola metameryzmu jest jednym z najważniejszych elementów przemysłowej oceny koloru. Dwa materiały, które wyglądają identycznie w świetle D65, mogą wykazywać wyraźne różnice podczas obserwacji pod światłem TL84 lub w warunkach oświetlenia domowego.

Taka zmienność może powodować poważne problemy jakościowe, szczególnie w branży tekstylnej i motoryzacyjnej, gdzie różne komponenty muszą zachowywać jednolitość kolorystyczną.

Nowoczesne kabiny świetlne rozwiązują ten problem poprzez:

• Standaryzowane sekwencje oceny: procedury wymagające obserwacji próbek pod wszystkimi źródłami światła istotnymi dla danego zastosowania,
• Kontrolę stabilności: ciągłe monitorowanie charakterystyki widmowej każdego źródła w celu utrzymania stałych parametrów pracy,
• Rejestrowanie danych: systemy dokumentujące warunki każdej oceny w celu zapewnienia identyfikowalności procesu.

Rodzaje kabin świetlnych i różnice w zastosowaniu

Kabiny świetlne różnią się przede wszystkim wielkością, konfiguracją źródeł światła oraz cechami konstrukcyjnymi, dzięki czemu użytkownik może wybrać rozwiązanie najlepiej odpowiadające konkretnemu zastosowaniu.

Najczęściej spotykane typy to:

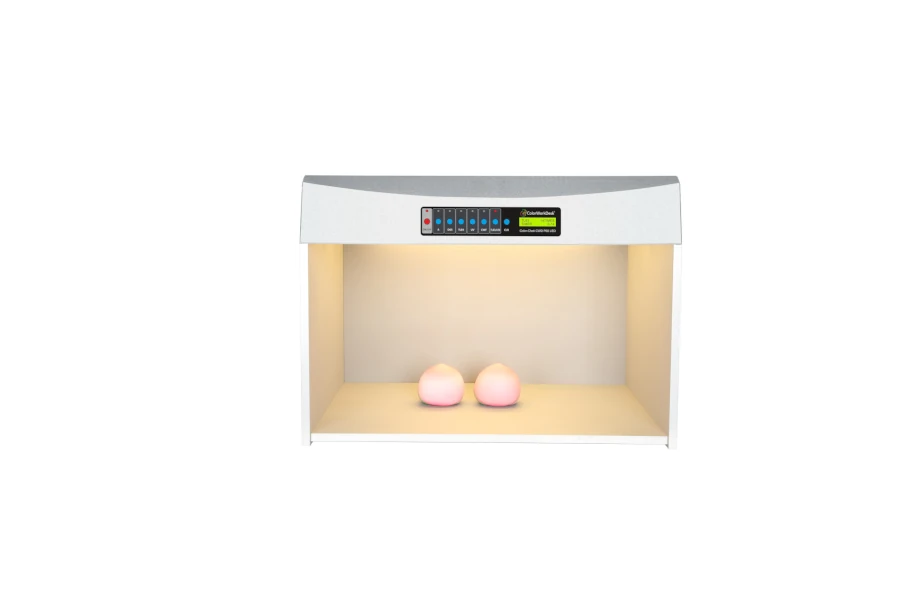

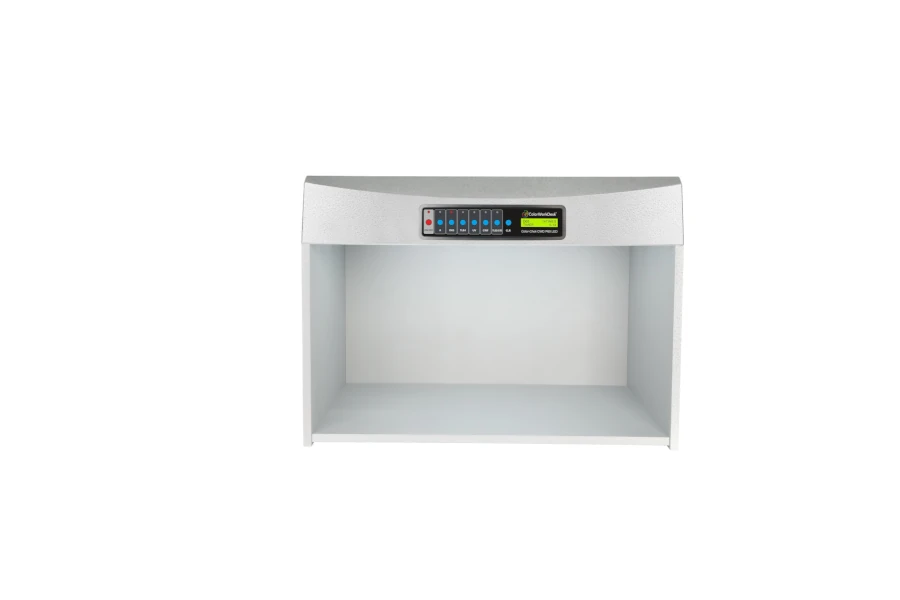

• Kompaktowe kabiny biurkowe: idealne do laboratoriów z ograniczoną przestrzenią oraz do oceny niewielkich próbek. Zazwyczaj wyposażone są w 6 różnych źródeł światła o mocy od 5 W do 12 W na każde źródło. Przy masie około 19,5 kg są stosunkowo łatwe do przenoszenia.

• Kabiny wielkogabarytowe: przeznaczone do oceny dużych próbek, takich jak panele samochodowe, duże fragmenty tkanin czy gotowe produkty. Mogą ważyć do 60 kg i zapewniają większą swobodę rozmieszczania próbek.

• Konfiguracje niestandardowe: niektóre zastosowania wymagają określonych kombinacji źródeł światła lub niestandardowych wymiarów, na przykład w przypadku tzw. „harmony rooms”. Specjalistyczni producenci oferują rozwiązania wykonywane na zamówienie zgodnie z konkretnymi wymaganiami technicznymi.

Wybór odpowiedniej kabiny zależy od kilku czynników: rodzaju próbki, częstotliwości użytkowania, dostępnej przestrzeni laboratoryjnej oraz budżetu.

Warto również uwzględnić łatwość konserwacji oraz dostępność wsparcia technicznego, ponieważ czynniki te wpływają na długoterminowe koszty eksploatacji.

Normy i przepisy referencyjne

Projektowanie i użytkowanie kabin świetlnych regulują określone normy międzynarodowe, które zapewniają jednolitość i wiarygodność oceny koloru.

Do najważniejszych norm należą:

• ISO 3664 — dotycząca warunków obserwacji wizualnej,

• ASTM D1729 — dotycząca oceny różnic barwnych,

• SAE J361 — stosowana w wymagających zastosowaniach motoryzacyjnych, gdzie konieczna jest szczególnie wysoka precyzja.

Normy te określają kluczowe parametry techniczne, w tym:

• Natężenie światła: poziom oświetlenia od 1000 do 3000 luksów na powierzchni obserwacyjnej,

• Jednorodność oświetlenia: maksymalne różnice na poziomie 20% w całym obszarze oceny,

• Współczynnik oddawania barw (CRI): wartości powyżej 90, aby zapewnić wierne odwzorowanie kolorów,

• Temperaturę barwową: określone tolerancje dla każdego rodzaju standaryzowanego źródła światła.

Zgodność z tymi normami sprawia, że wyniki są porównywalne pomiędzy różnymi laboratoriami i urządzeniami, co jest kluczowe dla certyfikacji jakości oraz komunikacji w całym łańcuchu dostaw.




Konserwacja i monitorowanie

Aby maksymalnie wykorzystać możliwości urządzenia, należy przestrzegać precyzyjnych procedur eksploatacyjnych:

• utrzymywać powierzchnię obserwacyjną w czystości,

• wymieniać źródła światła w odpowiednim czasie,

• regularnie kalibrować natężenie oświetlenia.

Automatyczne monitorowanie czasu pracy każdego źródła światła ułatwia planowanie konserwacji zapobiegawczej.

Kabina powinna być utrzymywana w czystości, aby uniknąć problemów z odbiciami światła oraz rozbieżności podczas użytkowania.

Jak wybrać kabinę świetlną

Inwestycja w profesjonalną kabinę świetlną wymaga dokładnej analizy parametrów technicznych, obowiązujących norm oraz konkretnych potrzeb operacyjnych. Przy wyborze należy uwzględnić nie tylko aktualne wymagania, ale również przyszły rozwój potrzeb przedsiębiorstwa.

Rozwój technologii w kierunku systemów LED przyniósł znaczące korzyści pod względem efektywności energetycznej, trwałości i stabilności koloru, dzięki czemu rozwiązania te stają się coraz bardziej dostępne również dla średniej wielkości laboratoriów wymagających wysokich standardów jakości.

Stabilność źródeł LED zapewnia również bardzo dobre warunki obserwacyjne niezbędne do podejmowania wiarygodnych decyzji w długim okresie, obniżając koszty eksploatacji i zwiększając wydajność kontroli jakości.

Szkolenie operatorów również stanowi kluczową inwestycję, pozwalającą uzyskać wiarygodne i powtarzalne wyniki.
