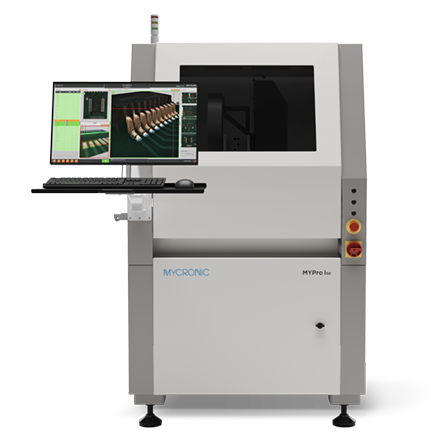

MYPro I51

Wysoka wydajność 3D AOI właśnie stała się szybsza i ostrzejsza

MYPro I51 przenosi wydajność technologii Mycronic 3D AOI na nowy poziom, zapewniając do 30% szybszy czas przetwarzania i zwiększoną dokładność, bez kompromisów. Wyposażony w technologię wizyjną Iris™ 3D, najnowszej generacji czujnik 3D AOI, MYPro I51 kontroluje do 30% szybciej niż poprzednia generacja, jednocześnie podwajając liczbę pikseli. Rezultatem jest prawdziwy przełom w czasie cyklu inspekcji, dotrzymujący kroku najbardziej wymagającym liniom w branży, a także zwiększony zakres testów dzięki możliwości kontroli pakietów komponentów 008004 (0201 metrycznych).


MYWizard - przełom w programowaniu 3D AOI

Aby poprowadzić operatorów przez programowanie, nowy interfejs użytkownika MYWizard integruje dwa systemy sztucznej inteligencji - Auto-Matchmaker, zaawansowaną technologię rozpoznawania komponentów, oraz nowe algorytmy uczenia maszynowego, które sprawdzają fiducials i polaryzację komponentu. Skutkuje to skróceniem czasu programowania nawet o 30% w porównaniu z poprzednimi generacjami, przy mniejszym doświadczeniu i przeszkoleniu programisty.



Escape Tracker do automatycznej optymalizacji wydajności

System samokontroli nowej generacji dla wydajności kontroli


Dzięki funkcji Escape Tracker operator jest natychmiast informowany o wszelkich błędach lub niedociągnięciach programistycznych, które mogą potencjalnie generować fałszywe wywołania lub ucieczki podczas produkcji. Precyzyjne dostrajanie jest znacznie prostsze, szybsze i bardziej wydajne, niezależnie od warunków produkcji i poziomu umiejętności programisty.




Technologia wizyjna Iris™ 3D

Wysokowydajna inspekcja. Przyspieszona.


Następna generacja elektroniki samochodowej i przemysłowej wymaga technologii inspekcji nowej generacji. Technologia wizyjna Iris 3D przesuwa granice wysokowydajnej kontroli AOI, oferując najbardziej precyzyjną w branży metrologię i pełne pokrycie testami, nawet przy najbardziej wymagających czasach taktu.




Ostrzejsze obrazowanie 3D



Wiodąca w branży wydajność i stabilność produkcji

Seria MYPro I oferuje najlepszą w swojej klasie dokładność i powtarzalność w zakresie X, Y, Z i Theta, zapewniając wydajną kontrolę procesu. Unikalne połączenie technologii subpikselowego dopasowywania wzorców geometrycznych, zastrzeżonych algorytmów 3D oraz unikalnej kompensacji wypaczeń i zniekształceń zapewnia doskonałe możliwości pomiarów krytycznych.

• Dopasowanie wzorca obrazowania wektorowego.
• Kompensacja zniekształceń +/- 5 mm z pełną dokładnością Z.
• Rozdzielczość 3,5 μm X,Y z technologią subpikseli
• Stała rozdzielczość Z 1 µm, od -5 do 20 mm wysokości



Wszechstronne możliwości inspekcji

Dzięki pełnemu pokryciu testami, seria MYPro I mierzy korpus komponentu, wyprowadzenia i połączenia lutowane z najwyższą dokładnością, aby wychwycić wszelkiego rodzaju defekty.

Wszechstronny zestaw gotowych do użycia testów inspekcyjnych 2D i 3D pozwala serii MYPro I kontrolować nie tylko wszystkie komponenty SMT, ale także komponenty przelotowe, komponenty wciskane, złącza wszystkich typów i kształtów oraz wszelkie nowe opakowania.



Geometria płytki i względne pozycje komponentów, pinów lub złączy mogą być również sprawdzane z precyzją metrologiczną, aby jeszcze bardziej rozszerzyć zakres testów i jakość produkcji.



W pełni zintegrowana kontrola procesu

MYPro Link

MYPro Link, wielokrotnie nagradzany internetowy pakiet oprogramowania Mycronic do kontroli procesów, zapewnia korzyści płynące z korelacji danych kontrolnych w produkcji w czasie rzeczywistym. Wszystko po to, abyś mógł monitorować wydajność linii w czasie lub na pierwszy rzut oka i dotrzeć do pierwotnej przyczyny każdego defektu za pomocą zaledwie kilku kliknięć.

MYPro Analyze

Monitoruj swój proces w czasie rzeczywistym dzięki MYPro Analyze: dokładne dane produkcyjne pomagają zoptymalizować wydajność i dostarczają istotnych informacji, które pozwalają na dalszą poprawę i maksymalizację wydajności pierwszego przejścia.

Broszura


MYPro I series 3D AOI broszura


Brosuzra Technologia wizyjna Iris™ 3D
